Seguramente alguna vez te hiciste esta pregunta. Por qué cargadores pequeños?
Hace algunos años, los cargadores de celulares eran grandes, pesados y ocupaban bastante espacio. Hoy, en cambio, un cargador capaz de entregar 65 o incluso 100 watts cabe cómodamente en el bolsillo.
¿Qué cambió?
La respuesta está en una de las mayores revoluciones de la electrónica moderna: las fuentes de alimentación conmutadas, conocidas también como fuentes switching.
En pocas palabras: Los cargadores modernos son tan pequeños porque utilizan transistores de nitruro de galio (GaN), que trabajan a frecuencias mucho más altas, generan menos calor y permiten reducir drásticamente el tamaño de los transformadores internos.
Cuando todo era grande y pesado
Durante décadas los equipos electrónicos utilizaron fuentes lineales.
Su funcionamiento era relativamente simple: un transformador conectado directamente a la red eléctrica reducía los 220 V hasta obtener una tensión más baja, que luego era rectificada y filtrada para alimentar el circuito.
El problema era que esos transformadores trabajaban a la frecuencia de la red eléctrica, es decir, 50 Hz (o 60 Hz en algunos países).
A esa frecuencia los núcleos magnéticos deben ser grandes para poder transferir suficiente energía.
Por eso los antiguos cargadores pesaban tanto.
La idea que revolucionó la electrónica
Los ingenieros encontraron una solución brillante.
En lugar de utilizar directamente la corriente de la red, primero la convierten en corriente continua y luego un circuito electrónico la «enciende y apaga» miles de veces por segundo.
No hablamos de 50 veces por segundo.
Hablamos de 50.000, 100.000 o incluso más de 500.000 veces por segundo.
Al trabajar a frecuencias tan elevadas, el transformador puede ser muchísimo más pequeño sin perder capacidad de entregar energía.
Ese es el verdadero secreto.
El corazón del cargador
Dentro de un cargador moderno encontramos varios componentes fundamentales:
- Un puente rectificador que convierte la corriente alterna en continua.
- Capacitores que filtran la tensión.
- Un controlador electrónico que gobierna todo el proceso.
- Transistores MOSFET que conmutan a gran velocidad.
- Un pequeño transformador de ferrita.
- Circuitos de protección contra sobrecorriente, sobretemperatura y cortocircuitos.
Todo esto trabaja de manera completamente automática.
¿Por qué generan menos calor?
Además de ser pequeños, los cargadores actuales son mucho más eficientes.
Las antiguas fuentes lineales desperdiciaban gran parte de la energía en forma de calor.
En cambio, las fuentes switching alcanzan eficiencias superiores al 90 %.
Eso significa que casi toda la energía que consumen termina llegando al dispositivo que estamos cargando.
Menos pérdidas significa menos temperatura y menor consumo eléctrico.
¿Y por qué algunos cargadores son tan rápidos?
La respuesta no está solamente en la potencia.
Los cargadores modernos «conversan» con el celular, la notebook o la tablet.
Antes de entregar energía negocian automáticamente el voltaje y la corriente que necesita cada dispositivo.
Por eso un cargador USB-C de 100 W no entrega siempre 100 W.
Solo suministra la potencia que el equipo solicita.
Esto hace que un mismo cargador pueda alimentar un teléfono, una computadora portátil o incluso algunos monitores sin riesgo de dañarlos.
La llegada del nitruro de galio (GaN)

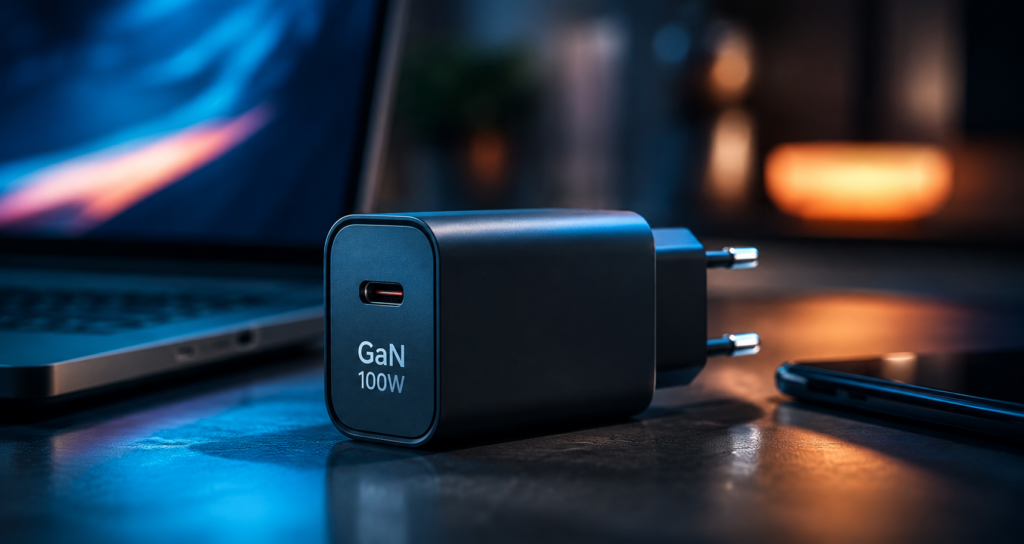

En los últimos años apareció una nueva generación de cargadores construidos con transistores de nitruro de galio (GaN).
Estos dispositivos pueden conmutar aún más rápido que los tradicionales de silicio.
Como consecuencia, los transformadores y disipadores pueden reducir todavía más su tamaño.
Por eso hoy existen cargadores extremadamente compactos capaces de alimentar varias notebooks al mismo tiempo.
Todo gracias a los avances de la electrónica de potencia.
¿Conviene comprar cualquier cargador?
No.
Un buen cargador incorpora sistemas de protección que controlan:
- Sobretensión.
- Sobrecorriente.
- Sobretemperatura.
- Cortocircuitos.
- Fallas de aislamiento.
Los modelos de muy baja calidad suelen ahorrar costos eliminando parte de estas protecciones, lo que puede reducir su vida útil e incrementar el riesgo de fallas.
Por eso siempre es recomendable elegir productos certificados y de fabricantes confiables.
Una pequeña caja llena de ingeniería
Aunque parezcan simples accesorios, los cargadores modernos concentran décadas de investigación en electrónica.
Gracias a las fuentes switching, los transistores MOSFET, los materiales magnéticos de ferrita y, más recientemente, el nitruro de galio, hoy podemos llevar en un bolsillo un dispositivo capaz de entregar una enorme cantidad de energía de forma segura y eficiente.
La próxima vez que conectes tu celular al cargador, recordá que dentro de esa pequeña caja de plástico trabajan miles de componentes realizando millones de operaciones por segundo.
Y quizás ese sea uno de los mejores ejemplos de cómo la ingeniería logra hacer cada vez más… utilizando cada vez menos espacio.
¿Sabías que…?
Un cargador USB-C moderno de apenas 100 gramos puede entregar más potencia que una fuente de alimentación para computadoras portátiles de hace apenas 20 años, ocupando menos de la cuarta parte de su tamaño. Un gran ejemplo de cómo la electrónica evoluciona silenciosamente, pero transforma nuestra vida cotidiana.
Dato EPF: Un transformador que trabaja a 100 kHz puede ser varias veces más pequeño que otro de 50 Hz entregando una potencia similar.
Si te interesa comprender cómo se realizan estas mediciones en la práctica, también te recomendamos leer nuestra guía Cómo usar un multímetro digital: guía completa para principiantes, donde explicamos paso a paso cómo medir tensión, corriente y resistencia de forma segura.
Si necesitás comprender el giro que fué tomando la electrónica rumbo a la miniaturización, te recomendamos esta nota.
¿Te gustaría conocer cómo funcionan otros componentes electrónicos? Visitá nuestra sección de noticias de electrónica y seguí aprendiendo con EPF.
Preguntas frecuentes
¿Los cargadores pequeños calientan más?
No necesariamente. Los modelos modernos con tecnología GaN suelen disipar mejor el calor y ser más eficientes.
¿Un cargador más grande siempre entrega más potencia?
No. Gracias al GaN existen cargadores muy pequeños capaces de entregar 65 W, 100 W e incluso más.
¿Todos los cargadores pequeños utilizan GaN?
No. Muchos cargadores compactos todavía utilizan silicio convencional. El tamaño por sí solo no garantiza la tecnología empleada.
tengo un equipo de audio que trabaja en 110, es de 200w por canal ,lo tengo cnectado a un trafo grndote, que me recomendas para cambiar lo a una fuente switching? se puede?
Sí, se puede, pero hay varios puntos a tener en cuenta.
Si el equipo consume alrededor de 400 W RMS (200 W por canal), una fuente switching debería tener una potencia mínima de 600 a 800 W, para soportar los picos musicales sin caídas de tensión.
También hay que verificar qué tensión utiliza internamente el amplificador. Si el equipo original funciona con un transformador de 110 V, es posible que adentro tenga una fuente lineal con un transformador que entrega, por ejemplo, ±45 V, ±55 V o ±70 V. En ese caso no alcanza con reemplazar el transformador de 110 V por una fuente cualquiera: la switching debe entregar exactamente las mismas tensiones que necesita el amplificador.
Si hoy lo alimentás mediante un transformador reductor de 220 a 110 V y éste es de buena calidad, probablemente siga siendo la opción más confiable. Cambiarlo por una switching solo tiene sentido para reducir peso y mejorar el rendimiento, pero requiere elegir una fuente adecuada y, en algunos casos, modificar el equipo.
Si me decís la marca y el modelo del equipo, o una foto del interior, te puedo decir exactamente qué fuente switching le conviene y si realmente vale la pena hacer el cambio.
