A mediados de la década de 1970, National Semiconductor presentó un circuito integrado el LM386 el amplificador de audio que terminaría convirtiéndose en una leyenda dentro de la electrónica.
Su objetivo era simple pero revolucionario para la época: integrar una etapa completa de amplificación de audio en un encapsulado DIP de apenas ocho pines, funcionando incluso con una batería de 9 V y utilizando muy pocos componentes externos.
Lo que parecía un componente más terminó transformándose en uno de los integrados más utilizados en la historia de la electrónica amateur, educativa y experimental.

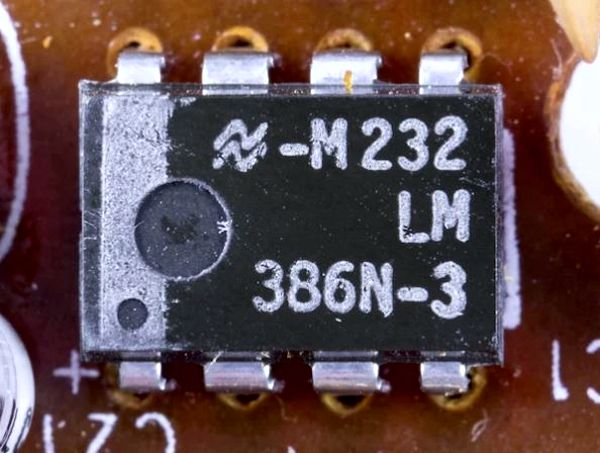

Un amplificador completo en un encapsulado DIP-8
El LM386 fue diseñado como un amplificador de potencia de audio de bajo voltaje para dispositivos portátiles alimentados por batería.
Internamente incorporaba:
- Etapa diferencial de entrada
- Amplificación de voltaje
- Salida push-pull Clase AB
- Polarización automática
- Ganancia configurable
Todo esto dentro de un encapsulado DIP-8 extremadamente económico y fácil de utilizar.
Uno de los mayores logros del LM386 fue reducir una etapa de audio completa a un circuito capaz de funcionar con apenas unos pocos componentes externos: un capacitor de salida, desacople de fuente y un altavoz.
Para miles de estudiantes y aficionados, fue el primer circuito integrado con el que lograron escuchar sonido saliendo de un parlante.

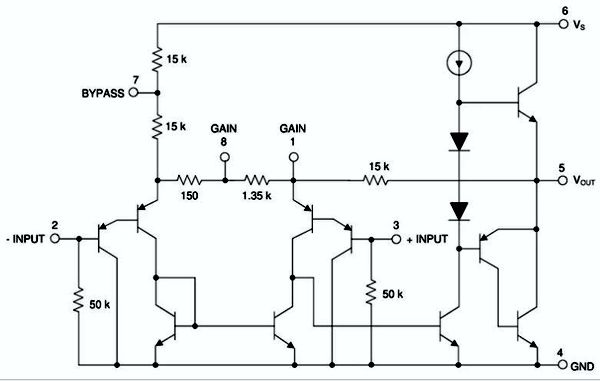

La topología Lin y el diseño interno
El LM386 utiliza una arquitectura basada en la clásica topología Lin, ampliamente empleada en amplificadores discretos de audio de la época.
Su estructura interna incluye:
- Entrada diferencial
- Amplificador de voltaje
- Salida complementaria push-pull Clase AB
Las entradas poseen referencia a tierra mediante resistencias internas de 50 kΩ, permitiendo trabajar sin polarización externa.
La ganancia predeterminada es de 20 (26 dB), aunque puede elevarse hasta 200 (46 dB) simplemente agregando un capacitor entre los pines 1 y 8.
Esa simplicidad fue una de las claves de su éxito.
Potencia suficiente para proyectos reales
El LM386 apareció en distintas variantes:
- LM386N-1 → 325 mW
- LM386N-3 → 700 mW
- LM386N-4 → hasta 1 W
Aunque hoy esos valores parecen modestos, en su momento eran más que suficientes para radios portátiles, intercomunicadores, pequeños televisores y grabadores de cinta.
Además, su consumo en reposo rondaba apenas los 4 mA, algo fundamental para equipos alimentados por baterías.
Del laboratorio a los amplificadores de guitarra caseros
El LM386 no solo sobrevivió en productos comerciales. También se convirtió en una pieza icónica dentro de la cultura DIY (Do It Yourself).

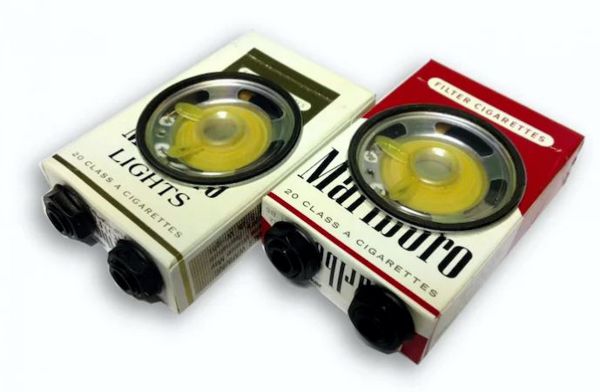

Uno de los ejemplos más famosos fue el Smokey Amp, diseñado por Bruce Zinky en los años 80: un pequeño amplificador de guitarra construido prácticamente con un LM386 y un puñado de componentes, alojado dentro de una cajetilla de cigarrillos.
A partir de allí surgieron decenas de proyectos derivados:
- Mini amplificadores de guitarra
- Circuitos de distorsión
- Proyectos educativos
- Amplificadores para Arduino
- Osciladores experimentales
Durante décadas, el LM386 fue sinónimo de “primer amplificador armado en casa”.
¿Por qué sigue vigente después de casi 50 años?
En términos técnicos, el LM386 debería haber desaparecido hace tiempo.
Los amplificadores modernos Clase D ofrecen:
- Mayor eficiencia
- Menor distorsión
- Más potencia
- Menor tamaño
Sin embargo, el LM386 sigue fabricándose y continúa apareciendo en proyectos educativos y experimentales alrededor del mundo.
La razón es simple:
funciona.
No necesita programación, filtros complejos ni configuraciones especiales. Solo requiere un soldador, algunos capacitores y una fuente de alimentación.
Esa simplicidad sigue siendo invaluable para enseñar electrónica, experimentar y comprender cómo funciona realmente un amplificador analógico.
Un integrado que hizo escuela
Mucho más que un simple circuito integrado, el LM386 se convirtió en una herramienta educativa.
Permitió que generaciones enteras de estudiantes comprendieran conceptos fundamentales de electrónica analógica:
- Amplificación
- Ganancia
- Polarización
- Acoplamiento por capacitores
- Etapas push-pull
- Audio de baja potencia
Y quizá ese sea su verdadero legado:
haber demostrado que la electrónica puede aprenderse construyendo.
“En una época donde muchos dispositivos modernos son cajas negras imposibles de comprender, el LM386 sigue siendo una puerta de entrada perfecta para aprender electrónica real.”
